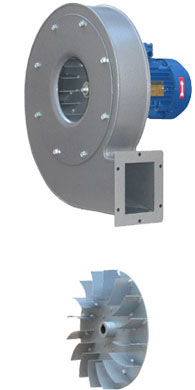

Serie U/RF

La serie di ventilatori centrifughi U/RF è idonea all’aspirazione sia di aria pulita che polverosa sino ad una temperatura massima consigliata di 80°C.
Questi aspiratori hanno il loro utilizzo in tutte le applicazioni industriali dove siano richieste pressioni medio-alte e possono inoltre essere impiegati per trasporti pneumatici con materiali granulosi ma non filamentosi.
Le casse sono realizzate in robusta lamiera d’acciaio bordate e saldate. Una particolare foratura consente di orientare di 45° in 45° i ventilatori che possono, inoltre, essere forniti con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti).
Le giranti in lamiera d’acciaio saldate del tipo a pale aperte avanti vengono accuratamente equilibrate staticamente e dinamicamente e direttamente calettate sull’albero motore.
I motori installati sono asincroni trifase o monofase, a 2 poli, in forma B5, con grado di protezione IP55, autoventilati, per utilizzo in servizio continuo ed unificati alle norme UNEL e IEC.

ACCESSORI

	RP		rete di protezione per bocca di aspirazione
	RA		raccordo aspirante
	RF		raccordo aspirante flangiato
	CA		controflangia per bocca di aspirazione
	FL		filtro in aspirazione
	SA		silenziatore in aspirazione
	SF		serranda a farfalla
	SI		serranda a iride
	RM		rete di protezione per bocca di mandata
	CM		controflangia per bocca di mandata
	QT		raccordo quadro-tondo per bocca di mandata
	SM		silenziatore in mandata
	BA		basamento supporto motore

ESECUZIONI SPECIALI

	AI		esecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi
	AS		antiscintilla secondo le norme ANIMA-COAER (tab. NV105)
	HZ		realizzazione per funzionamento a Hz. 60
	HT		per temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento)
	TH		con motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità
