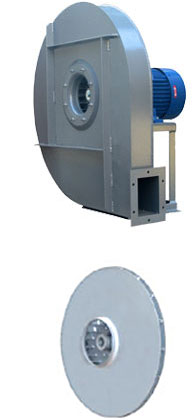

Serie U/APF

I ventilatori della serie U/APF sono indicati per il trasporto d’aria anche polverosa fino ad una temperatura massima consigliata di 80°C.
Questa serie di ventilatori ad alta pressione caratterizzata da un elevato rendimento, trova il suo utilizzo negli impianti di aspirazione, essiccazione e pressurizzazione.
Le casse vengono realizzate in robusta lamiera d’acciaio bordate e saldate e rinforzate con profilati. I ventilatori sono inoltre forniti di basamento supporto motore e risultano orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti).
Le giranti, a pale curve avanti, vengono fabbricate in lamiera d’acciaio saldata e risultano perfettamente equilibrate sia staticamente che dinamicamente e calettate direttamente sull’albero del motore.
I motori installati sono asincroni trifase, a 2 poli, in forma B3, con grado di protezione IP55, autoventilati per utilizzo in servizio continuo ed unificati alle norme UNEL e IEC.

ACCESSORI

	RP		rete di protezione per bocca di aspirazione
	GA		giunto antivibrante in aspirazione
	RA		raccordo aspirante
	RF		raccordo aspirante flangiato
	CA		controflangia per bocca di aspirazione
	FL		filtro in aspirazione
	SA		silenziatore in aspirazione
	SF		serranda a farfalla
	RM		rete di protezione per bocca di mandata
	GM		giunto antivibrante in mandata
	CM		controflangia per bocca di mandata
	QT		raccordo quadro-tondo per bocca di mandata
	SM		silenziatore in mandata
	TS		tappo di scarico
	AV		ammortizzatori antivibranti

ESECUZIONI SPECIALI

	AI		esecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi
	AS		antiscintilla secondo le norme ANIMA-COAER (tab. NV105)
	HZ		realizzazione per funzionamento a Hz. 60
	HT		per temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento)
	SB		esecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore
	TH		con motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità
	TR		trasmissione in esecuzione 9 o esecuzione 12
