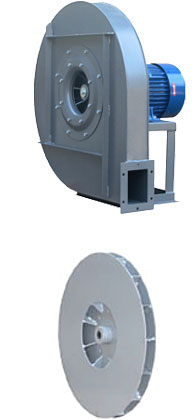

Serie U/APR

I ventilatori della serie U/APR sono indicati per convogliare aria anche molto polverosa, sino ad una temperatura massima consigliata di 80°C.
Trovano il loro impiego in tutti gli impianti industriali dove siano necessarie pressioni molto elevate e possono essere utilizzati per trasporto d’aria contenente materiale granuloso ma non filaccioso.
Le casse costruite in robusta lamiera d’acciaio bordata e saldata sono rinforzate con profilati. I ventilatori vengono inoltre forniti di basamento supporto motore e risultano orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti).
Le giranti a pale radiali sono realizzate in lamiera d’acciaio saldata e vengono perfettamente equilibrate sia staticamente che dinamicamente e direttamente calettate sull’albero del motore.
I motori sono asincroni trifase o monofase, a 2 poli, in forma B3, con grado di protezione IP55, autoventilati, per funzionamento in servizio continuo ed unificati alle norme UNEL e IEC.

ACCESSORI

	RP		rete di protezione per bocca di aspirazione
	GA		giunto antivibrante in aspirazione
	RA		raccordo aspirante
	RF		raccordo aspirante flangiato
	CA		controflangia per bocca di aspirazione
	FL		filtro in aspirazione
	SA		silenziatore in aspirazione
	SF		serranda a farfalla
	RM		rete di protezione per bocca di mandata
	GM		giunto antivibrante in mandata
	CM		controflangia per bocca di mandata
	QT		raccordo quadro-tondo per bocca di mandata
	SM		silenziatore in mandata
	TS		tappo di scarico
	AV		ammortizzatori antivibranti

ESECUZIONI SPECIALI

	AI		esecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi
	AS		antiscintilla secondo le norme ANIMA-COAER (tab. NV105)
	HZ		realizzazione per funzionamento a Hz. 60
	HT		per temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento)
	SB		esecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore
	TH		con motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità
	TR		trasmissione in esecuzione 9 o esecuzione 12
