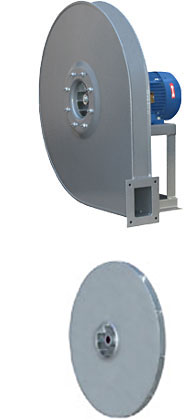

Serie U/APE
|
La serie di ventilatori centrifughi U/APE è indicata per l’aspirazione d’aria
anche polverosa, sino ad una temperatura massima consigliata di 80°C.
Questi ventilatori hanno il loro utilizzo negli impianti industriali dove siano richiesti alti valori di pressione con basse portate. Possono essere inoltre impiegati nei trasporti pneumatici. Le casse sono costruite in robusta lamiera d’acciaio bordata e saldata. I ventilatori sono inoltre forniti di basamento supporto motore e risultano orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti). Le giranti, fabbricate in lamiera di acciaio, sono a pale curve avanti e vengono accuratamente equilibrate sia staticamente che dinamicamente e calettate direttamente sull’albero motore. I motori installati sono asincroni trifase o monofase, a 2 poli, in forma B3, con grado di protezione IP55, autoventilati, per utilizzo in servizio continuo ed unificati alle norme UNEL e IEC. ACCESSORI
|
|
ESECUZIONI SPECIALI
 | AI | esecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi | |
| AS | antiscintilla secondo le norme ANIMA-COAER (tab. NV105) | |
| HZ | realizzazione per funzionamento a Hz. 60 | |
| HT | per temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento) | |
| SB | esecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore | |
| TH | con motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità | |
| TR | trasmissione in esecuzione 9 o esecuzione 12 |
