Serie U/HPG
|
La serie di ventilatori centrifughi U/HPG è indicata per l’aspirazione d’aria sia
pulita che polverosa sino ad una temperatura massima consigliata di 80°C.

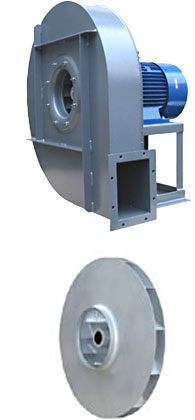

I ventilatori trovano il loro utilizzo in tutti gli impianti industriali dove siano richiesti elevati valori di pressione e possono inoltre essere impiegati per i trasporti pneumatici. Le casse di robusta realizzazione sono in lamiera d’acciaio bordata, saldata e rinforzata con profilati. Tutti questi ventilatori sono forniti di basamento supporto motore e risultano orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti). Le giranti a pale curve rovesce fabbricate in lamiera d’acciaio saldata, sono caratterizzate da un elevato rendimento e vengono perfettamente equilibrate sia staticamente che dinamicamente e direttamente calettate sull’albero del motore. I motori installati sono asincroni trifase, a 2 poli, in forma B3, con grado di protezione IP55, autoventilati, per impiego in servizio continuo ed unificati alle norme UNEL e IEC. ACCESSORI
|
|
ESECUZIONI SPECIALI
 | AI | esecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi | |
| AS | antiscintilla secondo le norme ANIMA-COAER (tab. NV105) | |
| HZ | realizzazione per funzionamento a Hz. 60 | |
| HT | per temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento) | |
| SB | esecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore | |
| TH | con motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità | |
| TR | trasmissione in esecuzione 9 o esecuzione 12 |
