Serie U/TM

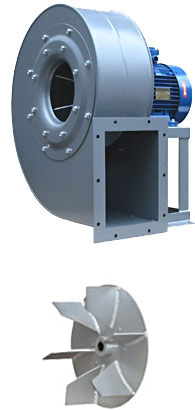

I ventilatori centrifughi della serie U/TM sono indicati per l’aspirazione di aria anche molto polverosa con materiali in sospensione sino ad una temperatura massima di 80°C.
Trovano il loro impiego in tutti gli impianti industriali dove siano richieste pressioni medio-alte ad esempio per il trasporto pneumatico di granulati, trucioli o rifili.
Le casse sono realizzate in robusta lamiera d’acciaio bordate e saldate. I ventilatori vengono inoltre forniti con basamento supporto motore e sono orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti).
Le giranti a pale aperte avanti vengono fabbricate in lamiera d’acciaio saldata ed accuratamente equilibrate sia staticamente che dinamicamente. La particolare realizzazione ne permette l’utilizzo in tutti i casi dove le normali giranti tenderebbero ad intasarsi.
I motori installati sono asincroni trifase, a 2 poli, in forma B3, con grado di protezione IP55, autoventilati, per l’utilizzo in servizio continuo ed unificati alle norme UNEL e IEC.


ACCESSORI
RPrete di protezione per bocca di aspirazione
GAgiunto antivibrante in aspirazione
RAraccordo aspirante
RFraccordo aspirante flangiato
CAcontroflangia per bocca di aspirazione
FLfiltro in aspirazione
SAsilenziatore in aspirazione
SFserranda a farfalla
RMrete di protezione per bocca di mandata
GMgiunto antivibrante in mandata
CMcontroflangia per bocca di mandata
QTraccordo quadro-tondo per bocca di mandata
SMsilenziatore in mandata
TStappo di scarico
PIportello ispezione
AVammortizzatori antivibranti

Serie U/TM
ESECUZIONI SPECIALI
AIesecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi
ASantiscintilla secondo le norme ANIMA-COAER (tab. NV105)
HZrealizzazione per funzionamento a Hz. 60
HTper temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento)
SBesecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore
THcon motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità
TRtrasmissione in esecuzione 9 o esecuzione 12

Modelli e prestazioni     Quote e disegni
