Serie U/CB

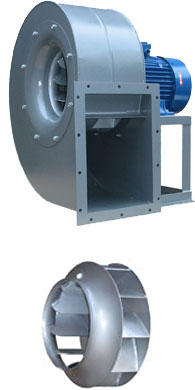

I ventilatori centrifughi della serie U/CB sono indicati per l’aspirazione di aria pulita o leggermente polverosa sino ad una temperatura massima consigliata di 80°C. Trovano il loro utilizzo negli impianti di ventilazione e condizionamento ed in genere in tutte le applicazioni industriali dove siano richiesti elevati valori di portata. Le casse sono realizzate in robusta lamiera d’acciaio bordate e saldate. I ventilatori vengono inoltre forniti di basamento supporto motore e risultano orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti). Le giranti, del tipo a pale curve rovesce costruite in lamiera d’acciaio saldata, vengono accuratamente equilibrate sia staticamente che dinamicamente. I motori sono asincroni trifase, in forma B3, con grado di protezione IP55, autoventilati, per funzionamento in servizio continuo ed unificati alle norme UNEL e IEC. ACCESSORI RP rete di protezione per bocca di aspirazione GA giunto antivibrante in aspirazione RA raccordo aspirante RF raccordo aspirante flangiato CA controflangia per bocca di aspirazione FL filtro in aspirazione SA silenziatore in aspirazione SF serranda a farfalla SD serranda Dapò RM rete di protezione per bocca di mandata GM giunto antivibrante in mandata CM controflangia per bocca di mandata SM silenziatore in mandata TS tappo di scarico PI portello ispezione AV ammortizzatori antivibranti Serranda a farfalla (SF) dal mod. U/CB 350 al mod. U/CB 560

ESECUZIONI SPECIALI

	AI		esecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi
	AS		antiscintilla secondo le norme ANIMA-COAER (tab. NV105)
	HZ		realizzazione per funzionamento a Hz. 60
	HT		per temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento)
	SB		esecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore
	TH		con motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità
	TR		trasmissione in esecuzione 9 o esecuzione 12
