Serie U/PB

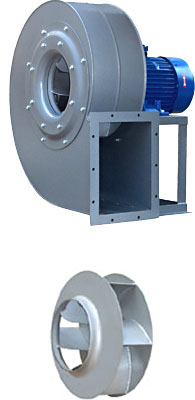

La serie di ventilatori centrifughi U/PB è idonea ad aspirare e trasportare aria anche polverosa sino ad una temperatura massima consigliata di 80°C.
Questi aspiratori trovano il loro utilizzo negli impianti industriali dove siano richieste medie pressioni; possono anche essere impiegati per il trasporto dei materiali solidi in miscela d’aria con esclusione di quelli filamentosi.
Le casse vengono realizzate in robusta lamiera d’acciaio bordate e saldate. I ventilatori sono inoltre forniti di basamento supporto motore e risultano orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti).
Le giranti, del tipo a pale curve rovesce, realizzate in robusta lamiera d’acciaio saldata, sono caratterizzate da un alto rendimento e vengono accuratamente equilibrate sia staticamente che dinamicamente.
I motori installati sono asincroni trifase o monofase, a 2 o 4 poli, in forma B3, con grado di protezione IP55, autoventilati, per l’utilizzo in servizio continuo ed unificati alle norme UNEL e IEC.


ACCESSORI
RPrete di protezione per bocca di aspirazione
GAgiunto antivibrante in aspirazione
RAraccordo aspirante
RFraccordo aspirante flangiato
CAcontroflangia per bocca di aspirazione
FLfiltro in aspirazione
SAsilenziatore in aspirazione
SFserranda a farfalla
SDserranda Dapò
RMrete di protezione per bocca di mandata
GMgiunto antivibrante in mandata
CMcontroflangia per bocca di mandata
QTraccordo quadro-tondo per bocca di mandata
SMsilenziatore in mandata
TStappo di scarico
PIportello ispezione
AVammortizzatori antivibranti
Serie U/PB

Serranda a farfalla (SF) dal mod. U/PB 250 al mod. U/PB 800
Serranda Dapo’ (SD) dal mod. U/PB 500 al mod. U/PB 1000
Raccordo quadro-tondo (QT) dal mod. U/PB 250 al mod. U/PB 560

ESECUZIONI SPECIALI
AIesecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi
ASantiscintilla secondo le norme ANIMA-COAER (tab. NV105)
HZrealizzazione per funzionamento a Hz. 60
HTper temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento)
SBesecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore
THcon motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità
TRtrasmissione in esecuzione 9 o esecuzione 12
