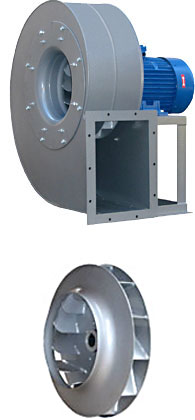

Serie U/PBM

I ventilatori centrifughi della serie U/PBM sono indicati per aspirare aria anche polverosa sino ad una temperatura massima consigliata di 80°C.
Hanno generalmente il loro impiego negli impianti industriali dove siano richieste pressioni medio-alte; possono inoltre essere utilizzati per trasportare materiali solidi in miscela d’aria con esclusione di quelli filamentosi.
Le casse fabbricate in robusta lamiera sono bordate e saldate. I ventilatori sono inoltre forniti di basamento supporto motore e sono orientabili di 45° in 45° con senso di rotazione orario RD o antiorario LG (v. tab. orientamenti).
Le giranti, di tipologia a pale curve rovesce, costruite in lamiera d’acciaio, sono caratterizzate da un alto rendimento e vengono equilibrate sia staticamente che dinamicamente.
I motori installati sono asincroni trifase o monofase, a 2 o 4 poli, in forma B3, con grado di protezione IP55, autoventilati per l’impiego in servizio continuo ed unificati alle norme UNEL e IEC.


ACCESSORI
RPrete di protezione per bocca di aspirazione
GAgiunto antivibrante in aspirazione
RAraccordo aspirante
RFraccordo aspirante flangiato
CAcontroflangia per bocca di aspirazione
FLfiltro in aspirazione
SAsilenziatore in aspirazione
SFserranda a farfalla
SDserranda Dapò
RMrete di protezione per bocca di mandata
GMgiunto antivibrante in mandata
CMcontroflangia per bocca di mandata
QTraccordo quadro-tondo per bocca di mandata
SMsilenziatore in mandata
TStappo di scarico
PIportello ispezione
AVammortizzatori antivibranti
Serie U/PBM

Serranda a farfalla (SF) dal mod. U/PBM 250 al mod. U/PBM 710
Serranda Dapo’ (SD) dal mod. U/PBM 450 al mod. U/PBM 1000
Raccordo quadro-tondo (QT) dal mod. U/PBM 250 al mod. U/PBM 560

ESECUZIONI SPECIALI
AIesecuzione in acciaio inox AISI 304 per estrazione fumi corrosivi
ASantiscintilla secondo le norme ANIMA-COAER (tab. NV105)
HZrealizzazione per funzionamento a Hz. 60
HTper temperatura del fluido convogliato sino ad un massimo di 250°C (esecuzione con motore ad albero allungato e ventolina supplementare di raffreddamento)
SBesecuzione 5 con motore in forma B5 o B3/B5 senza basamento supporto motore
THcon motore in esecuzione tropicalizzata per funzionamento nei climi con forte umidità
TRtrasmissione in esecuzione 9 o esecuzione 12
